QAF035

Ud

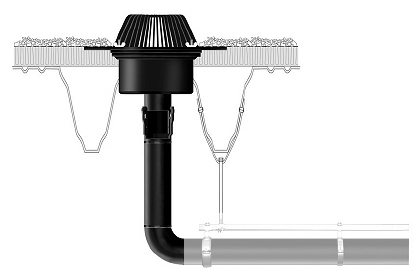

Encontro da cobertura com sumidouro de saída vertical para sistema de drenagem sifónica, sistema Akasison "JIMTEN".

483,75€

Encontro com sumidouro para sistema de drenagem sifónica de cobertura composto por: banda de reforço de 1x1 m de superfície com camada de betume modificado com elastómero SBS, LBM(SBS)-40-FP e sumidouro sifonado de PP, com membrana betuminosa, sistema Akasison, modelo 1000 B "JIMTEN".

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt14lba010d

m²

Camada de betume modificado com elastómero SBS, LBM(SBS)-40-FP, de 3,5 mm de espessura, massa nominal 4 kg/m², com armadura de feltro de poliéster não tecido de 160 g/m², de superfície não protegida. Segundo EN 13707.

1,050

6,21

6,52

mt14iea020a

kg

Emulsão asfáltica aniônica sem cargas.

0,300

2,18

0,65

mt11aka010cc

Ud

Sumidouro sifonado de PP, com membrana betuminosa, sistema Akasison, modelo 1000 B "JIMTEN", de saída vertical de 75 mm de diâmetro, pescoço telescópico e grelha convexa.

1,000

408,68

408,68

mt11aka030

Ud

Manguito conector de polietileno de alta densidade (PEAD/HDPE), de 75 mm de diâmetro exterior, para sumidouro sifonado, sistema Akasison "JIMTEN".

1,000

11,88

11,88

mt11aka040fa

m

Tubagem temperada através de tratamento térmico adicional, de polietileno de alta densidade (PEAD/HDPE), de 75 mm de diâmetro exterior e 3 mm de espessura, sistema Akasison "JIMTEN", em tramos de 5 m de comprimento.

0,800

6,13

4,90

mt11aka050e

Ud

Curva 90° de polietileno de alta densidade (PEAD/HDPE), de 75 mm de diâmetro exterior e 3 mm de espessura, sistema Akasison "JIMTEN".

1,000

4,94

4,94

mo028

h

Oficial de 1ª aplicador de lâminas impermeabilizantes.

0,687

16,85

11,58

mo065

h

Ajudante de aplicador de lâminas impermeabilizantes.

0,687

16,45

11,30

%

Meios auxiliares

2,000

460,45

9,21

%

Custos indirectos

3,000

469,66

14,09

Custo de manutenção decenal: 198,34€ nos primeiros 10 anos.

Total:

483,75

Referência e título da norma

Aplicabilidade

(1)

Obrigatoriedade

(2)

Sistema

(3)

EN 13707:2004+A2:2009

1.4.2010

1.10.2010

Membranas de impermeabilização flexíveis - Membranas betuminosas armadas para impermeabilização de coberturas - Definições e características

UNIDADE DE OBRA QAF035: ENCONTRO DA COBERTURA COM SUMIDOURO DE SAÍDA VERTICAL PARA SISTEMA DE DRENAGEM SIFÓNICA, SISTEMA AKASISON "JIMTEN".

CARACTERÍSTICAS TÉCNICAS

Formação do encontro com sumidouro para sistema de drenagem sifónica de cobertura composto por: camada de betume modificado com elastómero SBS, LBM(SBS)-40-FP, com armadura de feltro de poliéster não tecido de 160 g/m², de superfície não protegida, de 1x1 m de superfície, totalmente aderida ao suporte com maçarico, prévia aplicação de primário com emulsão asfáltica aniônica sem cargas, e colocação de sumidouro sifonado de PP, com membrana betuminosa, sistema Akasison, modelo 1000 B "JIMTEN", de saída vertical de 75 mm de diâmetro, pescoço telescópico e grelha convexa inclusive manguito conector, tubagem vertical e curva, todos do mesmo diâmetro que o sumidouro, totalmente colado à lâmina asfáltica com maçarico.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Número de unidades previstas, segundo documentação gráfica de Projecto.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será protegida a obra recém executada contra golpes e obstruções.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á o número de unidades realmente executadas segundo especificações de Projecto.

Código LER

Resíduos gerados

Peso (kg)

Volume (l)

17 03 02

Misturas betuminosas não abrangidas em 17 03 01.

0,426

0,426

17 02 03

Plástico.

0,043

0,072

Resíduos gerados:

0,469

0,498

15 01 01

Embalagens de papel e cartão.

0,112

0,149

17 02 03

Plástico.

0,053

0,088

15 01 04

Embalagens de metal.

0,024

0,040

Embalagens:

0,189

0,278

Total resíduos:

0,658

0,775
